接上兩期我們介紹了高頻電刀的工作原理和電刀功率測試，今天我們重點介紹高頻電刀的泄露電流測試。眾說周知醫療設備的泄露電流是IEC 60601相關標準中的規定的重要參數，泄露電流是醫療設備致使醫療事故的主要原因之一，這也使得泄露電流成為國內醫療設備強檢的必測的項目。高頻電刀的泄露電流除了常見的低頻泄露電流如外殼漏電，更加重要的一個指標是高頻泄露電流，也就是從手術電極或中性電極泄露出的電流。高頻泄露電流是一種有害電流，通常會致使皮膚疼痛或燒傷，嚴重發生不可恢復的傷害，高頻電刀的高頻泄露電流需要使用專用設備進行檢測，普通安規測試儀無法完成高頻泄露電流準確計量。

高頻電刀泄露電流按照GB 9706.04-2009/IEC 60601-1-2以及JJF 1217-2009相關規定分為2大類，并給出對應測試方法和限值。簡單總結就是高頻電刀的電極通過200Ω的無感負載泄露電流不得超過100mA，如果是雙極性大泄露電流和輸出功率P有關系，不得超過(0.01*P/200)1/2 mA。他們具體分類和測試方法如下：

一 、絕緣式:

 從電刀正極（手術電極）和中性極直接測量漏電流，測試負載為200Ω，且高頻電刀應選用大工作功率條件下進行測試，測試原理圖一圖二所示。

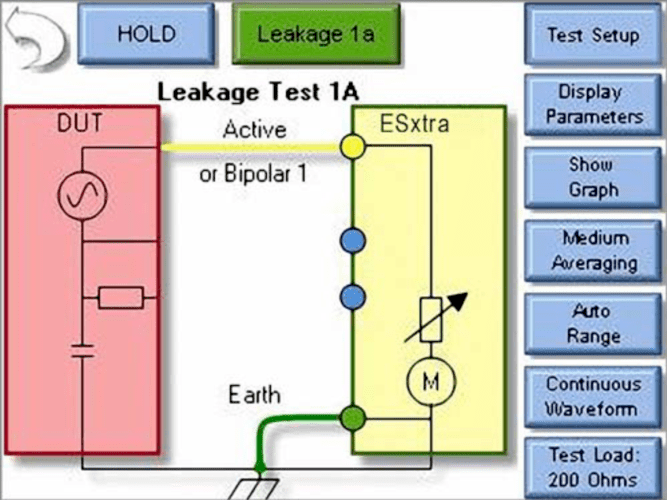

圖一：絕緣式正極到地高頻泄露電流

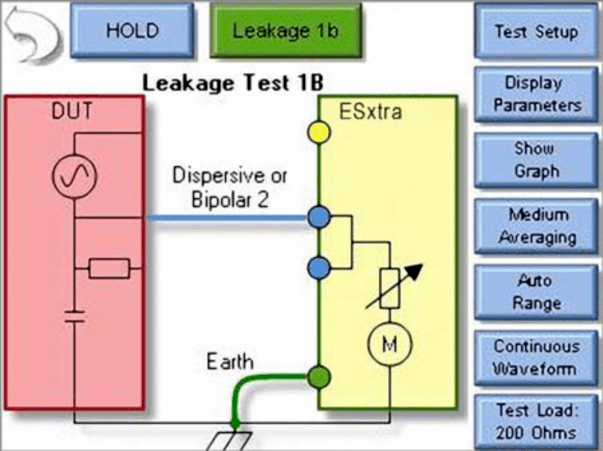

圖二：絕緣式中性電極到地高頻泄露電流

二、 接地式:

測量高頻漏電流，高頻電刀需接地，正極有一個200Ω的工作負載，測試負載也為200Ω，且高頻電刀應選用大工作功率條件下進行測試，測試原理圖三圖四所示。

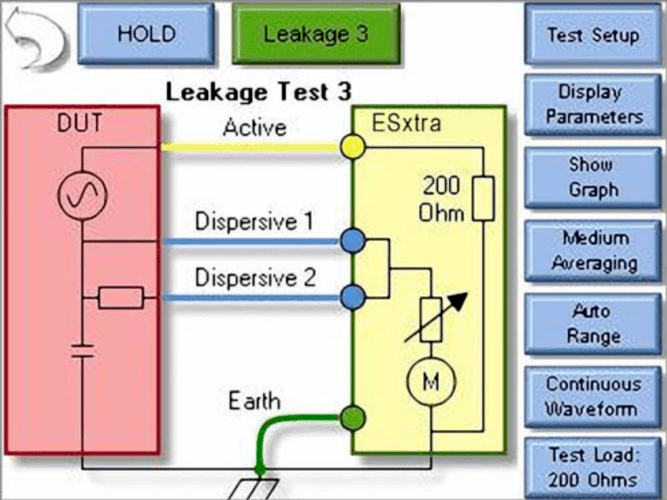

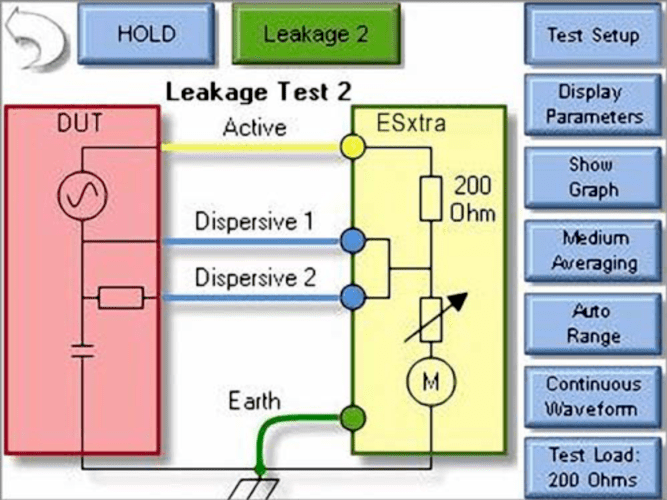

圖三：絕緣式有載到中性電極時中性電極高頻泄露電流

圖四：絕緣式有載到地中性電極高頻泄露電流

功能強大的SECULIFE  ES XTRA全自動電刀分析儀能夠快速完成上述四種泄露電流測量，接線也十分簡單，您只需要如下三步就可以完成操作。

1.)  SECULIFE ESXTRA高頻電刀分析儀連接DUT

對于泄漏電流的測量，必須通過SECULIFE ESXTRA附帶綠色電纜連接接地，綠色鱷魚夾要夾在等電位連接柱(在DUT外殼的后面)上，并與SECULIFE ESXTRA前面板的安全插座相連。

2.) 選擇參數設置

SECULIFE ESXTRA可以在觸摸屏上進行參數設置，泄漏電流有四種測試模式供選擇，分別對應上文的圖一到圖四。

3.) 驗證泄露電流

開機在高頻電刀大功率下進行測試，重復測試三次取大值為測試結果，測試結果與規定的限值進行比較并記錄。

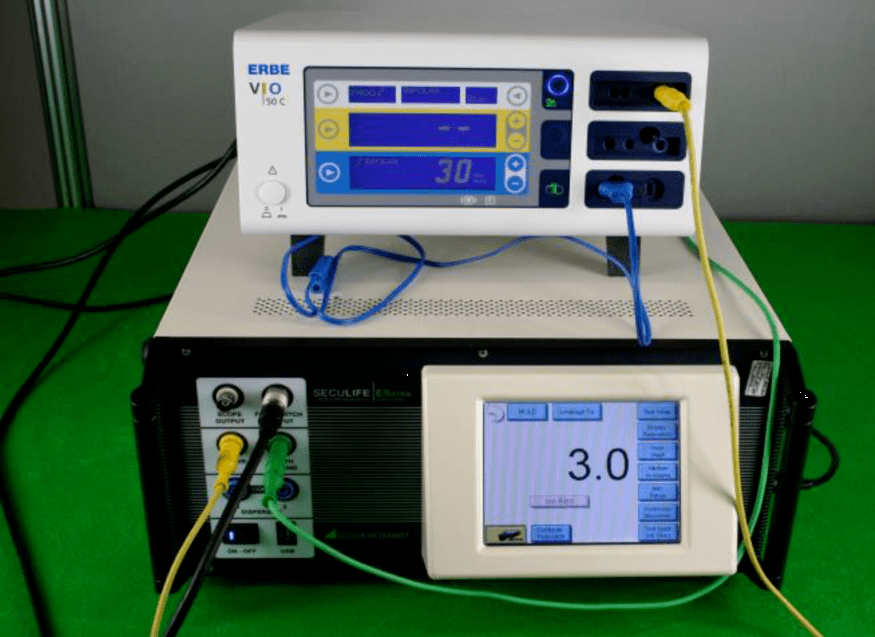

絕緣式雙極性電極到地高頻泄露電流示例

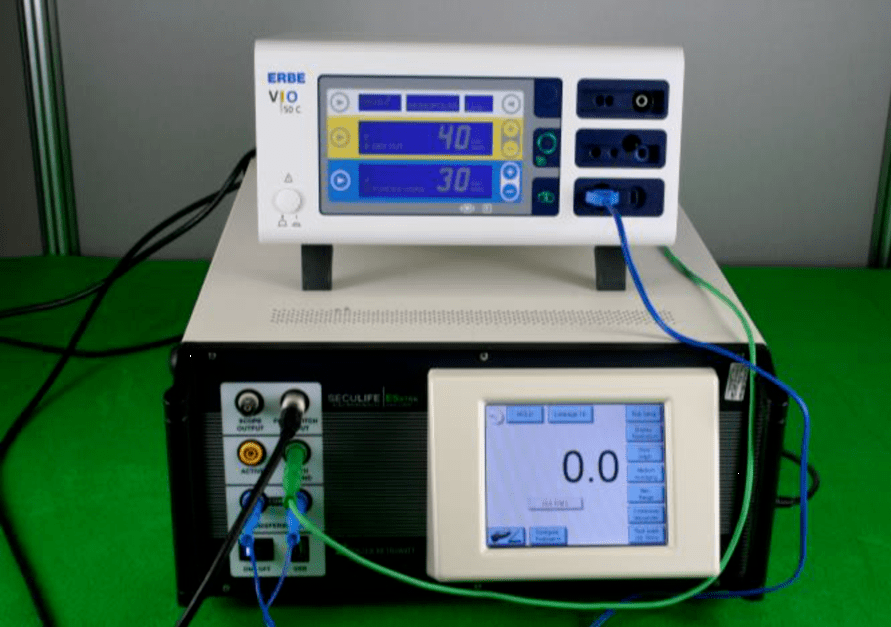

絕緣式單極性中性電極到地高頻泄露電流示例
