發布時間：2022年07月12日                  作者：德國GMC-I高美測儀（上海電勵士）

德國GMC-I集團第四代綜合醫療電氣安規測試儀SECULIFE ST PRO，具備保護導體接地電阻測試、絕緣電阻測量、醫療泄露電流測量和功能測試等多種功能，適用于上述相關標準的測試。針對保護導體接地電阻測試功能，醫療電氣安規測試儀SECULIFE ST PRO提供了多達六種測試方式，可輕松應對現場各種復雜的情況。

測試電流：+200 mA DC、-200 mA DC、±200 mA (DC)、200 mA (AC)（頻率可調50, 60, 110, 150, 200 Hz）、10 A (AC)（可選）、25 A (AC)（可選）

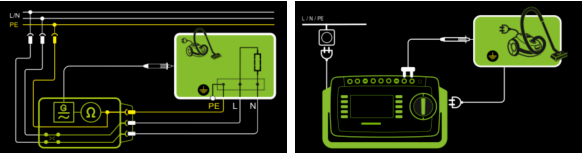

（1）CLASS I類設備保護導體電阻RPE：

測試方法：PE(TS)-P1 @200mA / 10A / 25A

通過使用測試探針P1接觸外殼，測量電源插頭處的接地觸點PE(TS)和連接到外殼的接地觸點之間的保護導體電阻。

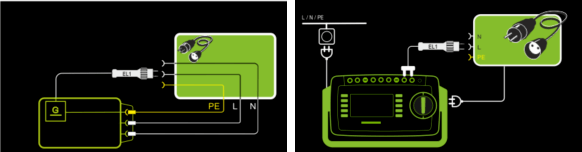

（2）用 EL1 測量CLASS I類設備單相延長線的保護導體接地電阻RPE

測試方法：PE(TS)-P1(EL1) @200mA / 10A / 25A

通過使用測試適配探頭P1(EL1)連接延長線插座，延長線插頭到測試插座PE(TS)

EL1測試連接探頭：

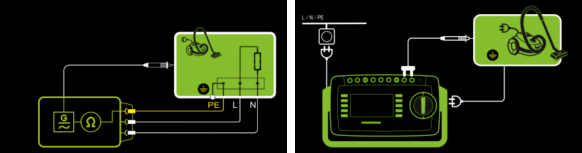

（3）CLASS I類設備保護導體電阻RPE：

特殊應用情況：測試插座的線路電壓（用于測試 PRCD）

測試方法：PE(TS)-P1 @200mA

通過使用測試探針P1接觸外殼，測量電源插頭處的接地觸點PE(TS)和連接到外殼的接地觸點之間的保護導體電阻。

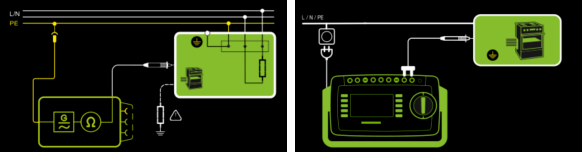

（4）CLASS I類電源固定連接設備的保護導體電阻RPE：

測試方法：PE(市電)-P1 @200mA / 10A

對于電源固定連接的DUT被測設備，可通過測試探針 P1 接觸外殼來測量網電源接地觸點PE(市電)和連接到外殼的接地觸點之間的保護導體電阻。

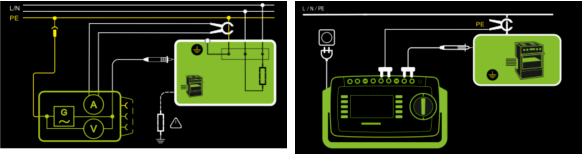

（5）用電流鉗輔助測量CLASS I類電源固定連接設備的保護導體電阻RPE：

測試方法：PE(市電)-P1電流鉗 @ 10A / 25A（取決于電流鉗）

對于電源固定連接的DUT被測設備，將電流鉗套在網電源保護導體PE上，并用測試探針 P1 接觸外殼，電流鉗測量測試電流。

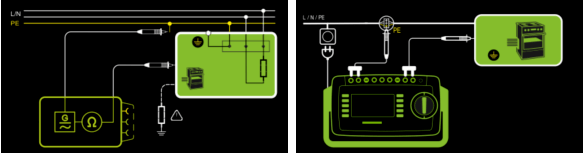

（6）用兩極探頭測量CLASS I類電源固定連接設備的保護導體電阻RPE：

測試方法：P1-P2 @200mA / 10A / 25A

測試探針 P1 接觸外殼，二個測試探針P2接觸網電源連接處的PE，而不是通過測試儀器的電源插頭。

小結：測量的電阻

? 四線法測量保障測試準確，線阻補償功能進一步消除誤差

? 在外殼的每個外露導電部分與電源和設備插頭的接地觸點（如果使用可拆卸電源連接器電纜）或y久安裝設備的保護導體端子之間的電阻

? 在電源插頭的接地觸點和設備插頭的接地觸點之間，用于設備連接器電纜的電阻

? 電源插頭的接地觸點和延長線耦合插座的接地觸點之間的電阻
